Godot可交互水面渲染（二）：交互，高级API

Godot Shader 计算机图形
字数统计: 3.3k阅读时长: 12 min
2026/03/02
loading

前文讲解了能够使用GDShader完成的部分，其实对于一个水面来说，GDShader能够做到的东西已经不多了，毕竟它的上限基本到此为止了。但我并不是在诋毁GDShader，毕竟它在快速实现某些效果方面实在是太简便快速了。

本文将讨论如何实现一般的交互，一般的反射，复杂的交互，复杂但是性能很高的反射。前半部分是不需要太多渲染API知识就能完成的，后半部分是相当复杂的实现内容。即使你完全不知道什么是Compositor，什么是Compute Shader，这前两项都还是能操作的。

简单的部分

交互

水面交互的本质就是获取交互后的水面波纹的高度图。

根据生活经验，我们可以大幅度简化这个水面交互的假设：水面会在玩家坐标不停生成向外扩散的圆形波纹。这样这件事的实现就很简单了。

这是一个几乎在Godot任意版本都能完成的实现。你只需要创建一个Subviewport，然后在里面设置一个正交相机，向水面拍摄。然后在需要产生波纹的地方不断发射向外扩散的圆环形粒子即可。这样的粒子用Godot的GPUParticle很好实现。

Subviewport效果

建议单独为粒子开一个Layer。如果你真的很需要节约这点性能的话，你可以直接渲染一个2D的Subviewport。

这样我们就得到了一个表示水面波纹的高度图。下面就可以随便怎么操作。可以用它来形变水面，或者将它转换为法线图叠加上去。

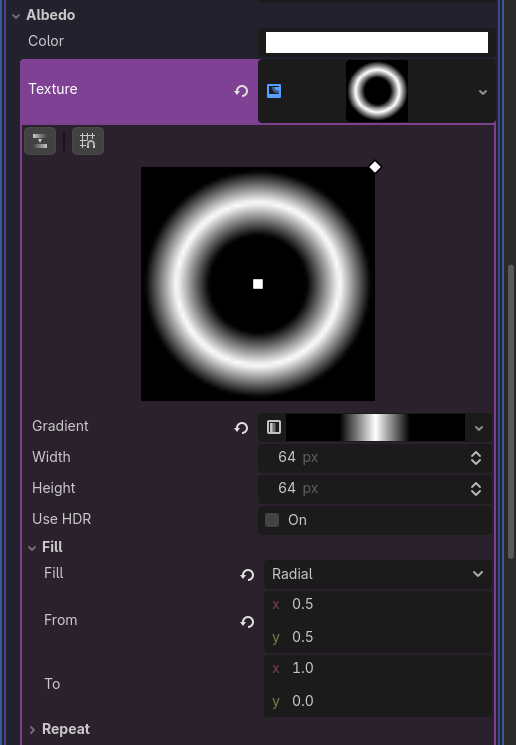

补充小知识：你可以用Godot的GradientTexture2D快速生成一个圆环贴图。

Gradient

高度图转换法线

由于是个常用技巧，因此这里简单说明。根据高度图求法线实际要做的事情就是计算高度图某点的法向，也就是求出这点的“坡度”。所以实际要做的事情就是计算这一点与附近点的高度差，然后根据这个“附近”的距离算出这个坡度。

由于是从这点开始，向平面上的垂直方向取点，所以计算出的结果叉乘一下就能得到实际法线。

举例实现：

1
2
3
4
5
6
float f1 = texture(heightmap, UV).r;
float f2 = texture(heightmap, UV + vec2(0.0, pixel_size)).r;
float f3 = texture(heightmap, UV + vec2(pixel_size, 0.0)).r;
vec3 tangent = normalize(vec3(1.0, 0.0, f2 - f1));
vec3 binormal = normalize(vec3(0.0, 1.0, f3 - f1));
NORMAL_MAP = normalize(cross(binormal, tangent)) * 0.5 + 0.5;

不过这样计算的结果会有条纹或者斑点。这基本是不可避免的。可以通过增加采样点，模糊计算结果或者提升高度图的纹理密度等方法处理掉，不过不可避免的会产生一些性能损耗。

最后能达到这样的结果，总体上其实对于要求不高的项目来说够用了。

简单结果

反射

首先，放好你的Reflection Probe。如果你真的觉得精确的反射不是非常有必要的话，好好放反射探针肯定是够你用了。

其次，这里有一个实现不难，但是性能不好的方法。我们现在有屏幕的Color Buffer（也就是SCREEN TEXUTRE），也有Depth Buffer（也就是DEPTH TEXTURE），还有我们自己Shader里最后得到的水面法线，这样我们就直接在GDShader里面写一个SSR。

SSR原理也很简单：

要计算某个像素的反射颜色，我们直接从摄像机发射一条射线射中这个像素，根据法线计算出反射光线的方向，然后在空间中步进这个光线。RayMarch获得的最终像素就是我们要的像素。

所以你只需要在GDShader的片段着色器里加上SSR实现就行了。不过很明显这是个效率精度不可兼得的问题，你无法兼顾RayMarch的步数，每步长度以及性能。

如果你RayMarch步数多，长度短，那精度和范围都很好，不过显然非常Expensive。步数少，长度短的话，稍远的场景就无法被反射。步数少，长度长的话，近处的精度就会极差非常容易露馅。

为了解决这个问题，可以使用可变步长的SSR。近处可以步长短一点，远处步长长一点，从而弥补这个性能与精度的平衡问题。

不过毕竟是GDShader实现的，你最多也就只能做到这样了。一个严重问题是全分辨率的SSR确实是个并不便宜的算法，但你在GDShader里只能全分辨率的去跑这个SSR。总体上是个非常不划算的东西。

提供一个GodotShader网站上的参考实现：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
uniform int MAX_STEPS = 60; // 最大步进次数
uniform float step_size = 0.1; // 每次步进的长度
uniform float max_distance = 100.0; // 最大反射距离
uniform float bias=3.0;

void fragment() {
    vec3 col = vec3(0.0); // 反射采样到的颜色，默认是黑色

    // 从深度纹理获取当前像素的深度值
    float depth = textureLod(depth_texture, SCREEN_UV, 0.0).r;

    // 将屏幕坐标转换为摄像机空间坐标
    vec4 camera_space_pos = INV_PROJECTION_MATRIX * vec4(SCREEN_UV * 2.0 - 1.0, depth, 1.0);
    vec3 pixel_position = camera_space_pos.xyz / camera_space_pos.w; // 摄像机空间中的像素位置

    // 获取法线和粗糙度
    vec4 normal_roughness = texture(normal_roughness_texture, SCREEN_UV);
    vec3 normal = normalize(normal_roughness.xyz * 2.0 - 1.0); // 法线在[-1, 1]范围内
    float roughness = normal_roughness.w;

    // 摄像机视线方向
    vec3 view_dir = normalize(pixel_position);

    // 计算反射方向
    vec3 reflect_dir = reflect(view_dir, normal);

    // 使用噪声和粗糙度扰动反射方向
    vec3 noise = texture(noise_texture, SCREEN_UV/vec2(.1)).rgb*vec3(2.0)-vec3(1.4);
    reflect_dir = normalize(mix(reflect_dir, reflect_dir + noise * roughness, roughness));

    // 初始化步进，反射方向的步进大小
    vec3 ray_pos = pixel_position; // 光线起点为像素位置
    vec3 one_step = reflect_dir * step_size; // 每一步的移动距离

    for (int i = 0; i < MAX_STEPS; i++) {
        ray_pos += one_step; // 沿反射方向步进

        // 将摄像机空间坐标转换回屏幕空间
        vec4 clip_pos = PROJECTION_MATRIX * vec4(ray_pos, 1.0);
        vec2 screen_pos = clip_pos.xy / clip_pos.w * 0.5 + 0.5;

        // 检查光线是否越界
        if (screen_pos.x < 0.0 || screen_pos.x > 1.0 || screen_pos.y < 0.0 || screen_pos.y > 1.0) {
            break; // 光线超出屏幕范围时停止步进
        }

        // 从深度纹理获取当前步进点的深度
        float scene_depth = textureLod(depth_texture, screen_pos, 0.0).r;

        // 将深度值转换回摄像机空间
        vec4 projected_pos = INV_PROJECTION_MATRIX * vec4(screen_pos * 2.0 - 1.0, scene_depth, 1.0);
        vec3 scene_position = projected_pos.xyz / projected_pos.w;

        // 如果步进的光线位置比当前深度值靠近摄像机，说明碰撞到了几何体
        if (length(scene_position) < length(ray_pos)) {
			if(abs(ray_pos.z-scene_position.z)<step_size*bias){//判断是否在反射物体的背面，3是一个bias，用于修复缝隙
            vec4 hit_color = texture(screen_texture, screen_pos);
            col = hit_color.rgb; // 采样颜色
			}
            break; // 停止步进
        }

        // 如果光线步进距离超过最大反射距离，则停止
        if (length(ray_pos) > max_distance) {
            break;
        }
    }
	if(depth>0.0){
		depth=1.0;
	}
    ALBEDO = texture(screen_texture,SCREEN_UV).xyz+col*vec3(depth)*vec3(1.0-roughness);
}

可以直接把它想办法塞进水面Shader里就可以。

困难的部分

水面交互

基础

这部分涉及Godot底层的渲染API，是仅仅使用GDShader无法完成的部分。

Godot从4.2之后支持了Compute Shader，终于能够让我们能够使用GPU去做点自己想干的事情。这里我们使用Compute Shader完成水面模拟，来获得更好的效果。

首先介绍浅水方程：

浅水方程是流体方程在很水面面积远大于厚度情况下的一种近似。虽然我是本科力学专业出身，但我流体力学学的完全是一坨所以我就不展开解释或者推导了。考虑到游戏内的水面大都是没有边界的大范围水面，因此它成为了一个模拟逼真水面好办法。就算不是也不影响用，游戏视觉效果这东西只要看着像就可以了😋

直接写出我们需要的公式（感谢此文章 腾讯游戏学堂写的）：

$$
h(t) = \text{Damping} \cdot \left( h(t-1) + \beta \left( h(t-1) - h(t-2) \right) + \alpha \left( h_N(t-1) - 4h(t-1) \right) \right)
$$

其中，β是粘度系数, α是SWE常数, hN(t-1)指的是从周围四个点在(t-1)时刻采样的水面高度。Damping是我们人为设置的一个值，用于加快计算收敛。

这个公式非常的简洁，只需要按照这个写个Compute Shader就可以了。

这样这件事情就基本完成了，非常简单。

交互

交互同样要需要一个Subviewport，不过不是直接获得高度图，而是获取交互点的Texture。

当然，你可以跳过这个步骤。如果你不需要非常精确的交互的话，你只要把交互点的坐标传进Compute Shader，然后给交互点的水面一个初始值就行了，Compute Shader就会自己开始计算扩散。

但为了精确计算的话，我们需要寻找与水面相交的物体切面。我其实没有什么好办法，这里我的方案是这样的：放置一个拍摄水面的正交相机，将裁切距离设置在水面附近。然后使用这个相机渲染物体（简化过的）的背面就可以了。

但这样只能检测相交的物体，实际上我们需要检测的是哪些物体在运动，不动的物体是不会产生波纹的。所以这里的做法是比较这一帧和上一帧Subviewport拍摄的画面区别，不同的地方就是动了。把这些像素找出来，传给Compute Shader，让它在这些地方产生高度，就解决了这个问题。

（当然，你得控制好分辨率）

水波反弹

如果水波碰到障碍物能够反弹的话，结果会变得更惊艳。

这个做法其实很简单，如果检测到碰到障碍物的话，高度保持不变就可以，这样水波就会反向传播。（听起来就很合理）至于做法依然用一个正交相机拍摄可以产生碰撞的障碍物背面，传递给Compute Shader让它自己判断就可以。

到此为止就总算勉强完成了这个交互系统了，剩下的工程问题大家自己打磨就可以😋

反射

由于水面一般都可以近似认为是一个平面，因此我们可以使用一种快得多的后处理反射方法，那就是屏幕空间平面反射。

比起SSR这种使用RayMarch的版本，屏幕空间平面反射不需要做任何RayMarch，本身就要快得多。它的做法是对屏幕上的每一个像素，计算它关于平面的反射像素位置，然后在这个位置上写入对应的像素就行。由于不需要RayMarch，这个方法可以无限距离的产生反射。

这也就是它为啥不能直接使用GDShader实现，因为它的出发点是屏幕上的每一个像素，而不是水面上的某个像素。所以水面上的像素着色器是没法这样操作的，它只能从水面上的像素出发去做计算。

（当然，你可以用那种GDShader做全屏后处理的方法来做）

当然了，如果直接实现的话也会有一些不那么方便的问题，比如会产生Y-Fighting，因为可能存在两个像素反射后的位置在相同像素上，导致这个像素被反复写入狂闪。解决方法是维护一个反射后的深度图，之后绘制第二次反射，第二次反射的时候比较像素深度与反射后的深度图，如果不通过就直接舍弃，这样就能解决这个问题。

不过还是会有一些问题，比如反射有洞之类的，和SSR一样想点办法补洞就可以了。

获取反射图之后，你可以直接合成到Color Buffer里，当然这不是推荐的办法。因为水面实际是有法线扰动的，不会产生这样规规矩矩地产生反射。但我们是基于平面的假设完成这个算法的。所以我们有另一条路径：

我们创建一个TextureRT2D，然后Compositor负责将结果写入这个TextureRT2D，然后让水面采样这个TextureRT2D，这样水面就能自行操作这个反射图了，根据法线信息什么的进行扰动就可以。Compositor的另一个好处是可以降采样渲染反射图，反正扰动之后也看不太出来，能进一步节约时间。

这样，你就完成了一个功能基本完备的水面😎

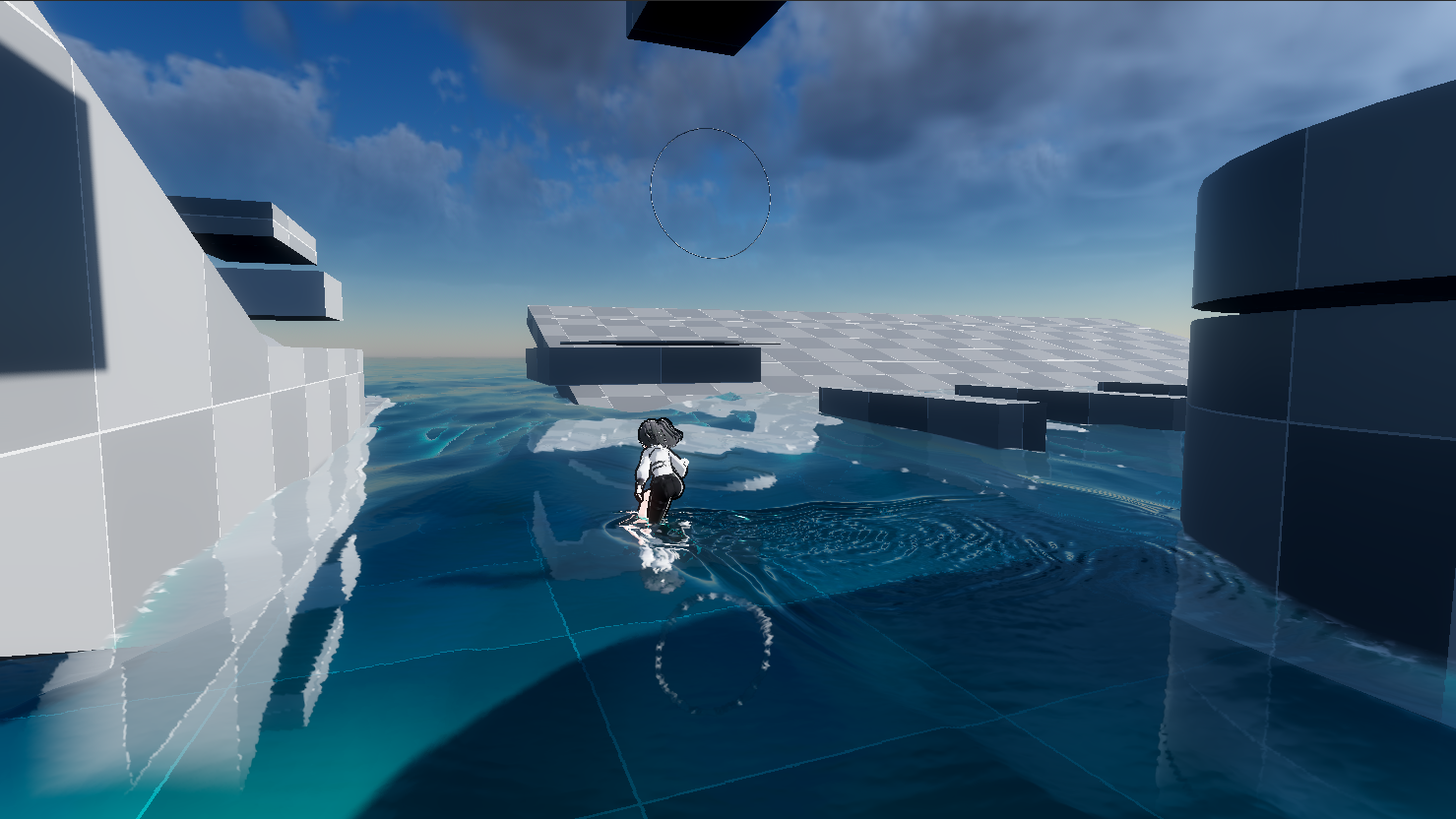

结果

演示视频：【Godot实现的 可交互动态焦散大面积水面】 https://www.bilibili.com/video/BV1yBfxBbEeP/?share_source=copy_web&vd_source=d8fa2f67adb957d0c015e5706616e497

既然Godot都能做到如此程度的话，别的引擎想必也不在话下吧。
